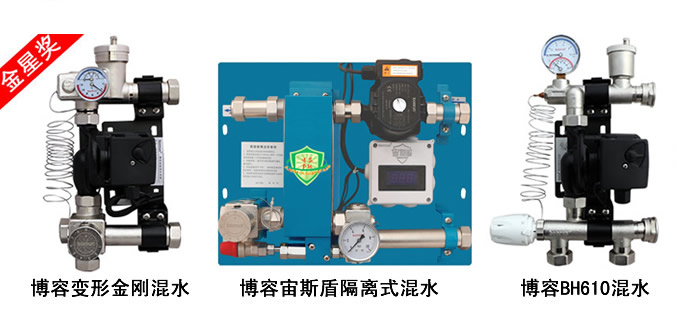

产品推荐

联系我们

联系我们

解决系统问题 系统解决问题

服务热线:400-600-5679

营销中心:
郑州博容节能科技有限公司

生产中心:
台州博容节能科技有限公司

暖通知识
当前位置:首页 > 服务支持 > 暖通知识 >

混水中心在地暖系统中的作用

时间:2012-09-28    来源:博容节能    阅读数:
混水系统

一、混水中心在集中供暖地暖系统中的应用

    当混水系统安装后运行时,一次市政集中供热系统经过混水温控中心形成二次系统可设定的供水温度,是由二次系统的供水传感器采集的水温经过比例积分调节控制器来控制电动四通阀阀板位置。以达到一、二次水的流量变化,使二次回路循环在升温或者降温循环中不断提供热量分配,换热温控中心按照热量的需求控制平均地面温度,防止水温过热,以达到所需的设定温度。

    由于混水中心有温度设定功能,避免了因地暖的高温供水所造成的室温过高,地面开裂等现象,延长了地暖系统的使用寿命,并达到了室温可调节、控制的功能。

二、混水中心在独立供暖地暖系统中的应用

    人们一直认为只有集中供暖需加混水换热中心,却忽略了壁挂炉和其他落地锅炉,配装混水换热中心。锅炉的低温运行会引起频繁启动和冷凝水倒灌到炉膛,造成锅炉寿命缩短和加大能耗,所以优化的地暖系统需配加混水换热中心。独立供暖系统主要包括壁挂炉带地暖系统和壁挂炉带低温地板采暖和散热器片这两种情况,下面就这两种环境下混水系统的必要性一一进行阐述:

1、壁挂炉单独供地暖系统

    目前,行业内人员无视散热器系统与低温辐射采暖系统的差异性特点,也就是说在低温地板辐射采暖的设计与施工中我们必须明白我们目前将高温水系统与低温水系统分别对待,严格设计是绝对正确和非常有必要的。

1-1冷凝水是造成燃气热水采暖炉腐蚀的重要原因。天然气的主要成分是甲烷(CH4),其燃烧产物有二氧化碳、水蒸汽,氮氧化物和少量的一氧化碳。燃烧1Nm3天然气大约要产生1.5kg的水蒸汽。天然气烟气的露点温度大约为55~58摄氏度,当炉子进水温度较低时,烟气会遇到低于露点温度的受热面而结露(随后又蒸发),弱酸冷凝水对普通碳钢有较大的腐蚀性,影响炉子的使用寿命。
1-2有的产品设有低温限制装置,当水温低于某一设定值的下限时,循环水泵停止运转,但由于炉子本体的水容量很小,梢一停泵水温便迅速上升,使循环水频繁启停,并不能从根本上解决结露腐蚀问题,还造成壁挂炉的频繁起停影响壁挂炉的使用寿命,但是有的销售人员不但回避这个问题,反而误导客户说间断启动节能!
1-3如何解决这些问题,例如:小温差系统采用的混水器,也可以作为提升炉子进水温度的装置,即可以在混水器内将炉子出水与系统回水混合后,作为炉子的进水,成套恒温地暖混水系统以及二次循环系统的设计在低温地板辐射采暖系统的设计与应用是必须的。目的是提高锅炉进水温度使之高于天然气燃烧的结露温度点。

    目前行业专业度不高,且历史较短。很多以上问题还没有大面积的暴露,但是这绝对不代表没有问题。

2、壁挂炉带低温地板采暖和散热器片,即混装

    因为地暖和散热器这两种采暖类型的温度区间不同(地暖55°/散热器80°),而锅炉无法同时提供两种温度的采暖用水。只能先对散热器提供80°的采暖用水,当水通过散热器后温度降至70°左右,再将70°的水经过混水系统与地暖的回水(地暖的进回水温差为:40°-55°左右)混合至55°左右,然后安全地进入地暖系统。
壁挂炉带地暖的时候情况如下。
采暖的功率为:100-120W/平米
锅炉标注的最大功率为其提供最高水温时的功率(一般为80-85°)
地暖循环水的进回水温度为40°-55°

    由此可看出,当使用地暖系统时,锅炉无法释放全部的功率,实际使用在总功率的70% 左右。
以24KW(24000W)的锅炉为例,地暖的实际使用功率为:24000×0.7=16800W. 再以16800W/120W=140平米的采暖面积。 但当实际铺设的采暖面积仅略大于140平米(如155左右)时,24KW的锅炉功率不足,而28KW的锅炉功率过大且投入成本高。此时如果采用高温供水(80°),使锅炉的功率完全释放。再经地暖混水装置与地暖回水(40°左右)混合后将温度降至55°左右,从而满足采暖面积略大于锅炉可供采暖面积的尴尬。
